XCAM1080PHB/PHD C接口HDMI+WIFI CMOS相机
XCAM1080PHB/PHD相机是设计的一款包含多种方式输出（HDMI+WIFI+SD卡）相机，这里XCAM的X表示多接口的意思）的CMOS相机，它采用超高性能的CMOS传感器。相机即可以直接连接到HDMI显示器，还可以通过WIFI连接到电脑以及其他智能手机或通知平板，更可以将图像同视频保存在SD卡中供现场分析与后继研究。
XCAM1080PHB/PHD相机最大的特点是相机本身就是一款内嵌ARM核，可以将控制相机的各项功能以控制面板的形式直接显示在HDMI显示器上，更进一步，用户可以用USB鼠标接口的鼠标直接对相机的各项参数进行操控。另外HDMI显示界面底部还有各种工具条按钮供用户进行操作。
将鼠标拔下，插入USB WIFI模块，将电脑连接到该WIFI，则该XCAM1080PHB/PHD相机又是一台WIFI接口相机，用户可以用随机软件ToupView或ToupLite直接实现对相机的硬件控制。XCAM1080PHB/PHD相机可以用于工具现场检测、显微镜观测等。
- 采用Sony高灵敏度CMOS传感器的C接口相机;
- HDMI & WIFI可实现同时输出；
- 作为HDMI相机使用时，内嵌鼠标控制软件XCamView，相机所有功能都可以由USB接口鼠标操作XCamView软件实现；并支持多语言操作界面；内嵌图像捕获与视频录像到SD卡的功能; 内嵌鼠标操控的控制面板; 内嵌缩放、镜像、比较、冻结、十字丝、浏览等鼠标操控工具条; 内嵌图像、视频浏览，显示与播放功能;
- 1920*1080(1080P)的输出分辨率，可以方便与市场上高清显示器自带的HDMI接口连接,并真正实现热拔插使用。
- 可实现5.04M像素(2592*1944)图像的捕获和预览（XCAM1080PHB）或2.0M像素(1920*1080)(XCAM1080PHD);可实现1080P视频流(asf格式)的SD卡存储。
- 作为WIFI相机使用时，插入USB接口WiFi模块，可以与ToupView/ToupLite软件自由连接，并支持热拔插使用；
- Ultra-Fine颜色引擎确保颜色精准再现（WIFI连接到电脑时）;
- 随相机提供高级视频与图像处理应用软件ToupView;
- 提供Windows/Linux/OSX多平台标准SDK;
- CNC外壳一次成型设计与加工;
XCAM1080PHB/PHD相机接口及其背面接口
XCAM1080PHB/PHD相机外形不同视角图
XCAM1080PHB/PHD相机尺寸
XCAM1080PHB/PHD相机尺寸示意图
XCAM1080PHB/PHD相机装箱清单
XCAM1080PHB/PHD相机装箱清单
| 标准装箱清单 | |||
|---|---|---|---|
| A | 相机包装盒规格: L:25.5cm W:17.0cm H:9.0cm (1pcs, 1.43公斤/每盒) | ||
| B | XCAM1080PHB或PHD相机一台 | ||
| C | 电源适配器: 输入: AC 100~240V 50Hz/60Hz 输出: DC 12V 1A |
美标： 型号: GS12U12-P1I 12W/12V/1A: UL/CUL/BSMI/CB/FCC EMI标准：EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338 EMS标准：EN61000-4-2,3,4,5,6,8,11,EN61204-3, A级轻工业标准 |
|
| 欧标： 型号:GS12E12-P1I 12W/12V/1A； TUV(GS)/CB/CE/ROHS EMI标准：EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338 EMS标准：EN61000-4-2,3,4,5,6,8,11,EN61204-3, A级轻工业标准 |
|||
| D | HDMI线 | ||
| E | USB鼠标 | ||
| F | 高速USB2.0 A公A公镀金头数据线/2.0m | ||
| G | CD (驱动与应用程序, Ø12cm) | ||
| 可选附件 | |||
| H | 可调焦式目镜筒适配器 | Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108001/AMA037 108002/AMA050 108003/AMA075 |
| Dia.31.75mm目镜筒转C接口 (请根据你的相机与望远镜选择其中之一) |
108008/ATA037 108009/ATA050 108010/ATA075 |
||
| I | 固定式目镜筒适配器 | Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108005/FMA037 108006/FMA050 108007/FMA075 |
| Dia.31.75mm目镜筒转C接口 (请根据你的相机与望远镜选择其中之一) |
108011/FTA037 108012/FTA050 108013/FTA075 |
||
| 注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器; | |||
| J | 108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 | ||
| K | 108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环 | ||
| L | 测微尺 | 106011/TS-M1(X=0.01mm/100Div.)； 106012/TS-M2(X,Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
|
| M | SD卡（4G或8G） | ||

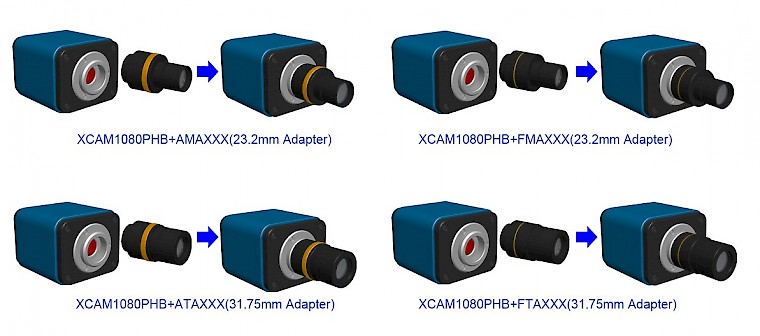

XCAM1080PHB/PHD相机扩展成显微镜或望远镜电子目镜
| 扩展 | 图例 | |
| C接口相机 |  |
机器视觉; 医学成像; 半导体设备; 测试仪器; 文件扫描仪; 2D码扫描仪; Web相机或视频监控; 显微成像; |
| 显微镜电子目镜 |  |
|
| 望远镜电子目镜 | ||
